小配件大作用 | 放電測試拍檔——無線監測模塊
發表時間：2020-07-17
應用背景
按照維護規程定期對蓄電池組進行核對性放電試驗和容量測試，可驗證電池容量性能，預估后備供電時間，在應對市電風險時保障應急供電需求。欧宝体育長期專注于蓄電池的測試維護設備的研發與生產，針對蓄電池容量測試推出了包括IDCE系列蓄電池放電容量測試儀、FBO系列蓄電池整組在線充放電活化設備、FBI系列蓄電池充放電安全節能維護系統、FGCD充放電一體機等適應用戶多種測試需求的各系列產品。
而這些設備在不同應用場景不斷切換時，欧宝体育的無線電池檢測模塊則始終在每次測試中監測每個電池單體的實時數據，通過獲取整組電池中每一個單體在放電過程中電壓、容量變化趨勢，實現對各單體電池性能的定量判斷，準確評估單體電池健康狀態。

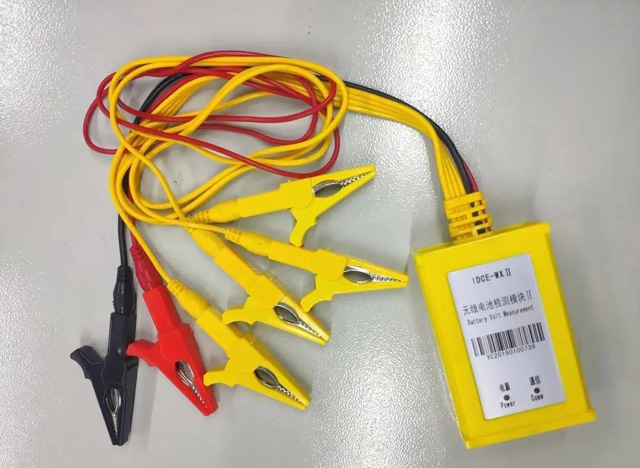

無線電池檢測模塊
基本信息：
構成：監測通信單元+6根連接線
連接線：4黃線（依次加長）+1紅+1黑
適用單體：2V / 6V / 12V電池單體
監測數量：4（1#模塊監測1-4節單體）
供電電壓：5~24V（紅黑線間）
通信方式：藍牙
每個無線電池檢測模塊可以同時監測4節單體電池。與傳統1對1的方法相比，接線操作簡便，節約成本、提高測試效率。作為容量測試時必不可少的重要拍檔，每次測試打開測試設備的箱體時，總是可以第一眼看到。
那么，在放電測試中無線單體監測模塊如何使用的？本期推文將為您詳細展示。
連接方式
2V單體連接
（連接示意圖）
1、所有黃線均連接在蓄電池正極上
2、按黃線從長到短依次連接在相鄰4個電池
3、最短的黑線連接在第4節電池負極
4、紅線連接于第1節電池正極（2V*4=8V）
（連接操作）
*電源燈綠燈閃爍說明供電接通
12V單體連接
（連接示意圖）
1、所有黃線均連接在蓄電池正極上
2、按黃線從長到短依次連接在相鄰4個電池
3、最短的黑線連接在第4節電池負極
4、紅線連接于第4節電池正極（12V）
（連接操作）
*電源燈綠燈閃爍說明供電接通
無線監測模塊的正常使用需滿足其供電電壓（5~24V），不同電壓單體測試時的連接主要差異便是紅黑線的連接位置。即12V單體的連接紅黑線必然在同一節單體正負極上，而2V單體的連接紅黑線則接在相鄰四節單體的首尾正負極柱上。
特例說明
當單體數量不足4節時1.針對12V單體，電壓滿足模塊需求，按照4節單體連接法，有幾節連幾節；
2.針對2V單體，可能出現電壓不滿足的情況，將臨近4節單體，按照4節單體法連接，重復的黃線不連接（紅黑線間4節單體）
備用模塊
作為放電測試經常使用的配件，長期的使用中不可避免會出現模塊故障，為了保障測試的順利開展，欧宝會根據用戶需求配置一定數量的備用模塊以備不時之需。當測試時遇到模塊故障時，備用模塊應該如何使用？
新模塊
1、將備用模塊連接于待測電池上
2、電源燈點亮且緩慢閃爍（無地址）
3、測試主機上，點擊“系統設置”
4、點擊“選擇”光標跳至"備用模塊地址配置”
5、點擊“+”到增加到需要替換的模塊編號
6、配置成功后，模塊通信燈點亮，電源燈快速閃爍
7、在主界面，點擊“查看單體”，呈現對應單體數據
重復使用
備用模塊配置地址后需要重新使用時，需要進行“地址歸零”操作。之后在根據是需求進行地址配置即可。
3.電源燈點亮且緩慢閃爍，說明原先地址已清除
4.重新配置地址操作即可使用
（完成配置后別忘了把模塊重新蓋好）
