分布式光纖溫度監測系統在通信機房大樓電纜豎井的應用
發表時間：2020-08-20

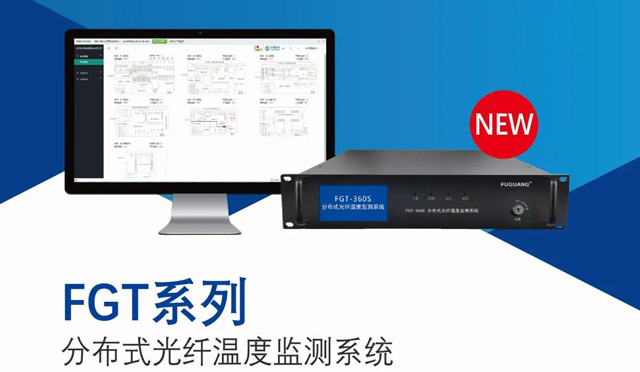

FGT系列分布式光纖溫度監測系統
在通信機房大樓電纜豎井的應用
由于電纜井是上下貫通的，就像煙囪一樣，發生火災時，這些含有有害氣體的濃煙會順著電纜井加速向上蔓延，并擴散到樓道中。人如果吸入這些氣體就會出現窒息進而危及生命。因此及時發現電纜井內電纜發熱的異常現象，提前做好防范準備，及時消除故障隱患，才可以保障電纜豎井和大樓安全運行。
為通信機房電纜豎井配置FGT系列分布式光纖溫度監測系統，實現豎井電纜的溫度實時監測，趨勢分析，事故的遠程準確探測、預警、報警等

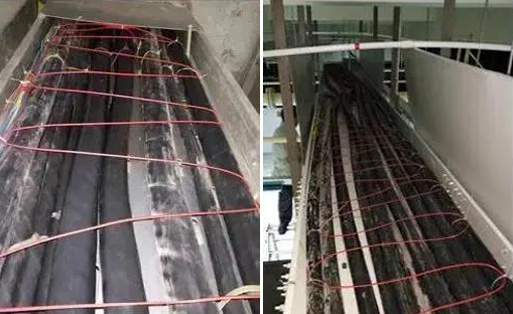

1.橋架電纜溫度監測：測溫光纖沿電纜橋架“S”型敷設在橋架電纜表面

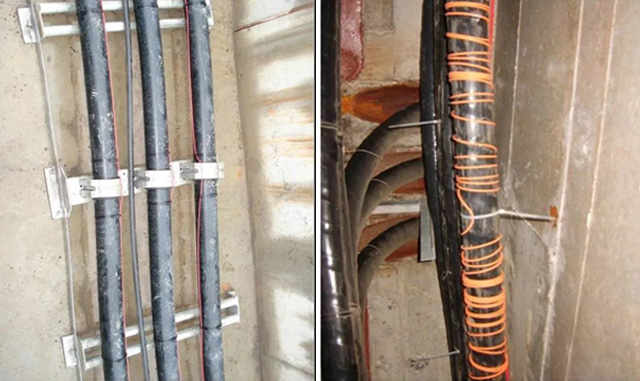

2.豎井內電纜溫度監測：測溫光纖沿豎井內電纜路由敷設在電纜表面，實現對主干電纜的表面溫度監控、故障點定位
3.傳輸與監測：以TCP/IP協議上傳至本地客戶端及監控中心客戶端，在客戶端可通過監控軟件實時顯示電纜溫度信息，根據獲取的實時溫度繪制溫度云圖
4.報警處置：當機房內某個位置出現異常高溫報警時，測溫主機通過RS485串口協議將報警信息傳輸至報警系統，進行相應滅火處理
在通信機房大樓電纜豎井的應用
通信機房大樓的電纜豎井是為了方便施工電纜敷設和運維人員線路維護而建設的，當電纜井內電源線發生短路時，極易發生火災，一些線纜的包皮材料并不全是阻燃的材料，容易被引燃，電纜井內一旦發生火災，將會將電纜井內的各個系統的信號線燒毀，必將造成大面積的重要系統癱瘓和大量的數據丟失。
欧宝体育為通信機房大樓電纜豎井配置FGT系列分布式光纖溫度監測系統，實現了對電纜豎井溫度的有效監測，實現豎井電纜的溫度實時監測，趨勢分析，事故的遠程準確探測、預警、報警等從而保證電纜井相關設施和大樓的安全。
應用場景

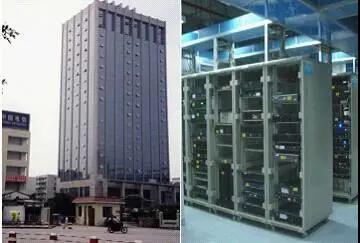

某通信機房樓電纜豎井
維護背景
解決方案

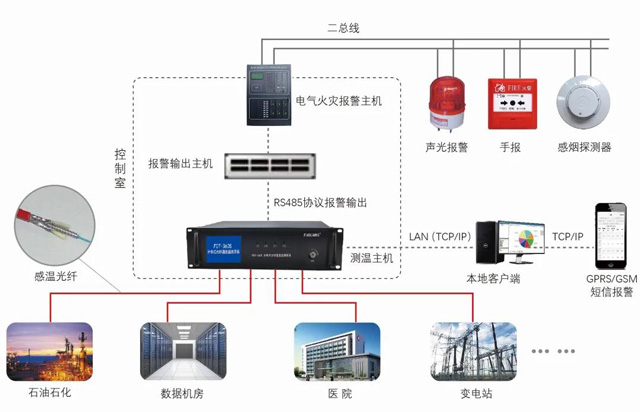

系統的核心部分主要由本地客戶端，光纖測溫主機，感溫光纜，測溫軟件組成
實施方案
通過預先設置的溫度傳感器獲得電纜井預設位置的溫度數據值；獲得所述溫度數據值對應的數字信號，以發送至終端監控模塊；當所述終端監控模塊判斷所述溫度數據值大于預設范圍時，進行溫度報警。遠程客戶端（智能平臺及手機APP ）可通過監控軟件實時顯示溫度信息，實現豎井電纜的溫度實時監測，趨勢分析，事故的遠程準確探測、預警、報警等1.橋架電纜溫度監測：測溫光纖沿電纜橋架“S”型敷設在橋架電纜表面

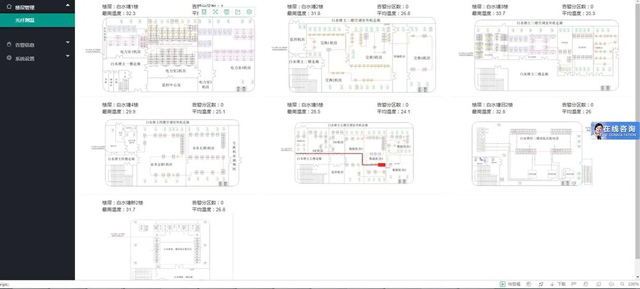

（光纖溫度監控平臺）

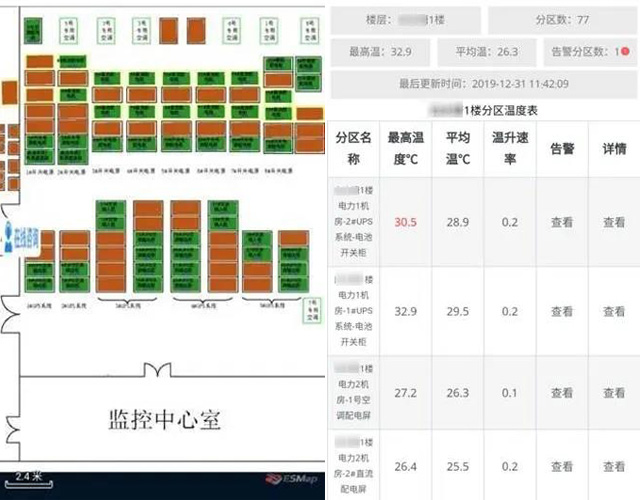

（光纖溫度手機APP平臺）
4.報警處置：當機房內某個位置出現異常高溫報警時，測溫主機通過RS485串口協議將報警信息傳輸至報警系統，進行相應滅火處理

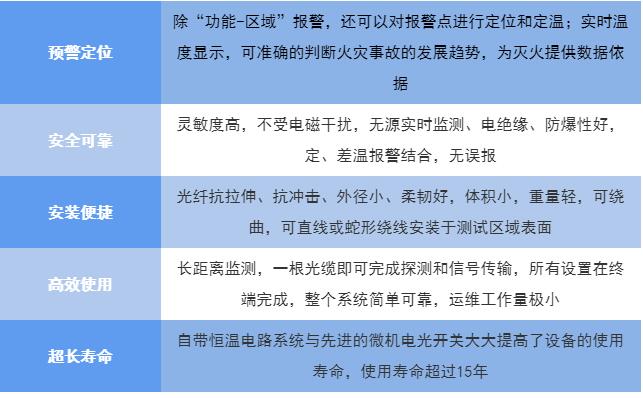

應用價值
行業標準
YD/T 1821-2018通信局(站)機房環境條件要求與檢測方法
