手持式ii900工業聲學成像儀通過配備陣列式麥克風擴大檢查范圍，在高壓電氣設備局放檢測與氣體泄漏探測上創新性的應用，即使在嘈雜的環境中維護團隊也能實現快速準確地定位，實現單點檢測到圖像排查的轉變，適應快速大面積排查工作開展。

ii900 聲學成像儀原理：

高壓電氣設備發生局部放電時，會產生超聲波能量，這些能量通過空氣傳遞至聲學成像儀的聲壓傳感器陣列，在顯示屏上以可見光圖像為底、超聲波能量按照調色板顏色顯示的畫面，從圖像上即可快速對局部放電部位進行排查，并可將局部放電的問題點以JEPG照片或MP4視頻格式進行保存。

產品特點：

● 在7英寸LCD觸摸屏上，快速找到局放或泄漏位置
● 簡單直觀的界面使技術人員能夠辨識局放或泄漏的聲頻，從而過濾掉較大的背景噪音
● 技術團隊在操作高峰期間檢查完整個設備只需數小時
● 輕松地確定需要開展的高壓電氣設備局放檢測、氣體泄漏維修等工作
● 可以保存和導出圖像以用于報告
● 清晰簡便的操作界面設計十分方便與維護人員快速學習和操作

典型應用案例：

    1、變電站的高壓電氣設備局部放電檢測

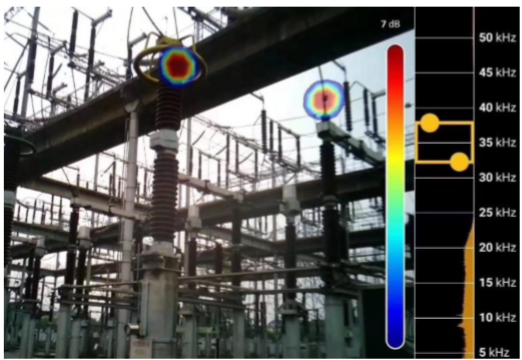

    通過觸摸屏快速調整聲學成像儀的頻段，局部放電的頻段通常在30-40kHz左右，所以該聲學成像儀的頻段設置在32.5kHz-37.5kHz（黃色框）,既能清晰地反映出局部放電的位置，又可以有效屏蔽現場的噪聲干擾。

    2、10kv配網電氣柜的局部放電檢測

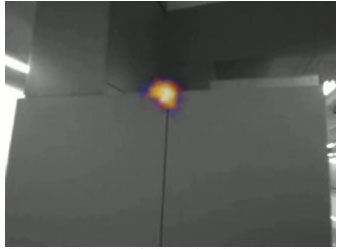

    10kv配網電氣柜的三相母排因上方空調管線漏水，導致潮濕進而出現局部放電現象。通常三相母排在內部很難被發現，但通過側面的鐵絲網可以清晰地看到三相母排的放電情況，此案例說明：超聲波能量可以經由鐵絲網或柜門縫隙等空間傳遞出來，在一定條件下可用聲學成像儀進行排查。

其他典型應用場景：

在供電局、電力、發電行業，以及冶金、石化、高鐵等行業都配備有大量的高壓電氣設備，如35kv以上變電站、電氣柜等。

常見問題：

Q：超聲波局放儀能不能有效地對局部放電問題點排查？

A：很難，因為高壓電氣設備很多，發生局部放電情況的可能位置也很多，而超聲波局放儀用聽聲音或看分貝值的方式進行檢測，只能對少量可疑點進行局部放電確認，而無法進行快速大面積排查。

Q：絕緣子的局部放電是否可以用紅外熱像儀看到？

A：可能可以，在絕緣子發生局部放電時，有可能會造成放電部位的溫度升高，但這不是一定出現的，也存在溫度沒有變化或變化非常小、無法用熱像儀檢測的可能，所以局部放電還是用聲學成像儀檢測為佳。

Q：聲學成像儀可以測多遠？

A：檢測距離與現場局放點的大小、電壓等級、放電強度有關，經現場實測，對于常見的局部放電故障，其檢測距離一般可在10-15米甚至更遠。

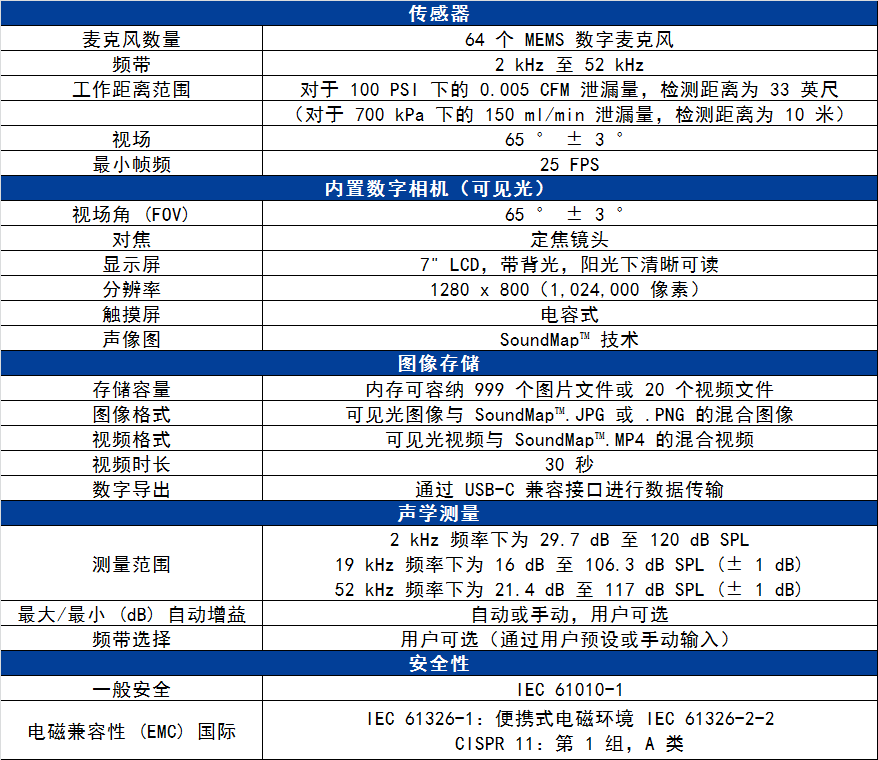

產品參數：
