硬核總結 | FTA天線姿態測試儀在測試中常見問題的快速處置辦法
發表時間：2020-09-10
FTA系列天線姿態測試儀
移動通信網絡質量影響因素包括：網絡規劃的合理性，網絡設備性能質量以及現場施工的工程質量, 而這些因素中基站天線的工參數據是基礎要素，只有在一個完整和可靠的天線工參數據基礎上進行網絡規劃、網絡優化等工作才能做得高效而準確。
FTA系列天線姿態測試儀是欧宝体育推出的一款適用于天饋系統規劃、建設、優化、維護的便捷測試設備。隨著FTA廣泛應用于移動、電信、聯通等各大運營商天線測試、維護中，因為基站天線測試環境的千差萬別，使得在一些測試中FTA天線姿態儀無法正常完成測試工作。本期將針對FTA測試過程中的常見問題硬核總結，并給出快速處置方法，幫助您高效完成測試任務。
1、停留在附近較空曠處
2、觀察界面內磁場干擾值在優良情況
3、查看左上角衛星數量，是否達到4顆星以上
4、如仍無法收到衛星或3顆星以下，從屏幕頂端往下滑，進入GPS設置，進行搜星模式更換，重啟設備后，再次查看左上角衛星數量
5、如仍無法收到衛星或3顆星以下，從屏幕頂端往下滑，進入安全設置，關閉應用權限，再次查看左上角衛星數量
準確的方位角能保證基站的實際覆蓋與所預期的相同，保證整個網絡的運行質量；另一方面，依據話務量或網絡存在的具體情況對方位角進行適當調整，可以更好的優化現有的移動通信網絡。
方位角的測量基于体育羅盤的原理，依靠地球磁場來提供方位角，任何外來磁源帶來的磁場擾動，需要補償、校正，以獲得準確的測量值。
1、測試儀不要靠近鐵件，或直接貼在天線背面測試
2、消磁操作，直接在測試界面用劃8字的方法進行消磁
3、完成后進行一鍵測試模擬測試驗證
（2）緊貼天線背面方位角測試時持續跳動
1、進入【系統設置】→【俯仰角校準】，勾選“校準零飄值”后，將儀表貼至垂直墻面后啟動校準
2、完成后進行一鍵測試模擬測試驗證直至方位角不在出現跳動情況
合適的覆蓋范圍，可使基站實際覆蓋范圍與預期的設計范圍相同，同時加強本覆蓋區的信號強度
在FTA天線姿態儀如有拆卸測試儀后蓋及長時間閑置儀表時可能會導致俯仰角測量不準確
2、檢查基準定位時間是否過長（建議在基準定位后30分鐘內完成測試）
（1） 使用中國移動網絡，檢查網絡是否聯網
（2） 檢查區域是否設置錯誤
2.wifi連接不成功
（1） 點擊系統設置---修復wifi鏈接
（2） 重啟測試儀
3.存儲空間/內存滿掉
（1） 測試儀連接上電腦—進入內存---查找到antenna文件夾---photo文件下下的照片刪除一些（可刪除明確是已上傳數據所對應的照片）
（2） 系統設置---清除RAM
4.上傳不成功
（1） 檢查網絡連接,需要使用中國移動網絡。
（2） 檢查“需完善”，對 “不可為空”內容填寫完整
5.無法拍照
（1） 檢查存儲空間是否滿掉了
（2） 提示打開相機失敗時，嘗試關機再重啟，若故障依舊或顯示的為前置攝像頭則為硬件故障，請聯系返修
6.檢查更新不成功
（1） 檢查是否連接中國移動數據網絡及網速
（2） 嘗試多次更新
更多技術/售后支持，可聯系客戶服務中心
欧宝体育FTA系列天線姿態測試儀可精確地采集天饋系統方位角、俯仰角、掛高、橫滾角、經緯度等關鍵參數，并架構后端管理平臺，能夠實現對基站天線，維護人員，設備儀表統一管理。是移動、電信、聯通等各大運營商天線測試、維護。
移動通信網絡質量影響因素包括：網絡規劃的合理性，網絡設備性能質量以及現場施工的工程質量, 而這些因素中基站天線的工參數據是基礎要素，只有在一個完整和可靠的天線工參數據基礎上進行網絡規劃、網絡優化等工作才能做得高效而準確。
常見問題，快速處置
01 GPS搜不到衛星

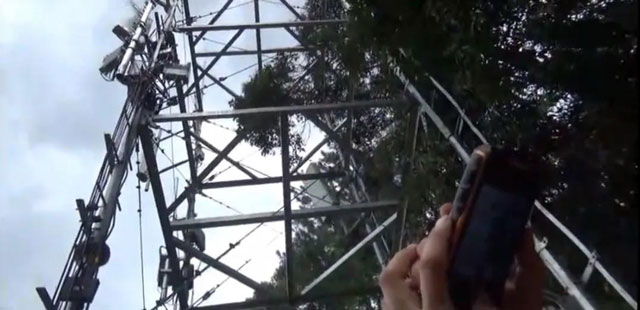

（FTA塔下測量操作）
基站布局的疏密要對應于話務密度的分布情況，對現有基站的準確定位，為后期基站規劃布局提供依據。
在FTA天線姿態儀使用時因信號干擾、附近有鐵質或者磁場、遮蔽物、高大的建筑、山脈都會影響GPS的搜星
1、停留在附近較空曠處
2、觀察界面內磁場干擾值在優良情況
3、查看左上角衛星數量，是否達到4顆星以上
4、如仍無法收到衛星或3顆星以下，從屏幕頂端往下滑，進入GPS設置，進行搜星模式更換，重啟設備后，再次查看左上角衛星數量
5、如仍無法收到衛星或3顆星以下，從屏幕頂端往下滑，進入安全設置，關閉應用權限，再次查看左上角衛星數量
（搜星模式更換操作）
02 方位角測不準
方位角的測量基于体育羅盤的原理，依靠地球磁場來提供方位角，任何外來磁源帶來的磁場擾動，需要補償、校正，以獲得準確的測量值。
快速處置方式
（1）磁場干擾影響1、測試儀不要靠近鐵件，或直接貼在天線背面測試
2、消磁操作，直接在測試界面用劃8字的方法進行消磁
3、完成后進行一鍵測試模擬測試驗證
（2）緊貼天線背面方位角測試時持續跳動
1、進入【系統設置】→【俯仰角校準】，勾選“校準零飄值”后，將儀表貼至垂直墻面后啟動校準
2、完成后進行一鍵測試模擬測試驗證直至方位角不在出現跳動情況
（校準零飄值操作 ）
03 俯仰角測不準
在FTA天線姿態儀如有拆卸測試儀后蓋及長時間閑置儀表時可能會導致俯仰角測量不準確
快速處置方式
進入【系統設置】→【俯仰角校準】，將儀表貼在垂直墻面后進行【校準】（俯仰角校準操作 ）
04 掛高測不準
天線高度直接與基站的覆蓋范圍有關，直接關系話務量及系統內干擾，導致整個無線通信網絡的質量下降。
快速處置方式
1、檢查是否沒做基準定位2、檢查基準定位時間是否過長（建議在基準定位后30分鐘內完成測試）

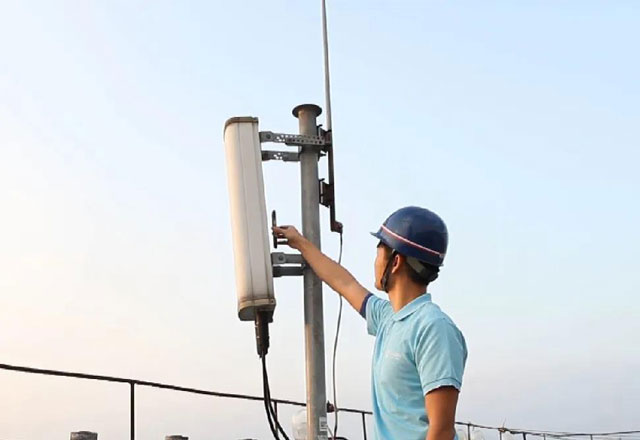

（基準定位操作 ）
05 其他問題處置
1.更新基站天線信息表不成功（1） 使用中國移動網絡，檢查網絡是否聯網
（2） 檢查區域是否設置錯誤
2.wifi連接不成功
（1） 點擊系統設置---修復wifi鏈接
（2） 重啟測試儀
3.存儲空間/內存滿掉
（1） 測試儀連接上電腦—進入內存---查找到antenna文件夾---photo文件下下的照片刪除一些（可刪除明確是已上傳數據所對應的照片）
（2） 系統設置---清除RAM
4.上傳不成功
（1） 檢查網絡連接,需要使用中國移動網絡。
（2） 檢查“需完善”，對 “不可為空”內容填寫完整
5.無法拍照
（1） 檢查存儲空間是否滿掉了
（2） 提示打開相機失敗時，嘗試關機再重啟，若故障依舊或顯示的為前置攝像頭則為硬件故障，請聯系返修
6.檢查更新不成功
（1） 檢查是否連接中國移動數據網絡及網速
（2） 嘗試多次更新
更多技術/售后支持，可聯系客戶服務中心
欧宝体育FTA系列天線姿態測試儀可精確地采集天饋系統方位角、俯仰角、掛高、橫滾角、經緯度等關鍵參數，并架構后端管理平臺，能夠實現對基站天線，維護人員，設備儀表統一管理。是移動、電信、聯通等各大運營商天線測試、維護。
